从设计到制造——介绍 NC 车间编程器

NC Shop Floor Programmer将完整的 3 轴加工功能、4 轴和 5 轴预定位以及线切割 EDM 整合到一个角色中。刀具路径模拟和机器运动学是所有 DELMIA 加工角色中包含的标准功能。

我们开发 NC Shop Floor Programmer 有以下三个原因。第一个原因是小型机加工车间或运行SOLIDWORKS®的单个用户需要从各自的机床中获得最大价值。

第二个原因是机械师需要在车间为简单零件（可能是夹具或工装夹具）创建 G 代码程序，需要快速完成而不是等待工程设计。

第三个原因适用于希望在运行作业之前查看制造部门现有 NC 程序的车间人员。希望查看多轴和车铣复合仿真的人员非常渴望这种功能。新的 NC 车间程序员角色为他们提供了这种能力，而无需购买更昂贵的多轴加工解决方案。

Shop Floor Machining 的某些功能是什么样的？

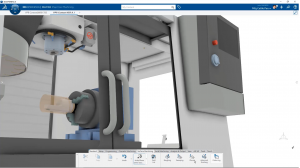

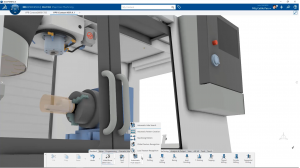

向下移动到操作栏，我们有三个主要部分选项卡用于创建刀具路径操作。

Prismatic Machining 部分选项卡包含 Prismatic Area，使用户能够使用较小的工具检测和加工角落和通道中的剩余材料。还包括轮廓轮廓以及凹穴、点对点、曲线跟随，最后探测多点、角、槽和肋，以及孔或销。

表面加工部分选项卡包含粗加工，可以对整个零件进行粗加工。扫掠允许您创建精加工或半精加工操作，以在垂直平行平面上加工粗加工零件。Z 级加工操作是通过与刀具轴垂直的平行水平面加工整个零件的精加工或半精加工操作。

高级精加工将垂直 Z 水平走刀与轮廓驱动的水平机器走刀相结合。去毛刺是一项令人兴奋的新功能，它可以自动检测成品零件上的锐利边缘，然后对这些边缘进行倒角。候选边缘是预先显示的，允许用户灵活地过滤任何选择。

将想法变为现实

设计和制造的原因是什么？我知道这是一个广泛的问题，但在其核心，我认为这是将想法或激情变为现实的过程。因为没有两个人是一样的，所以总会有新的想法或激情被带到这个世界。到现在为止，大多数人都知道我对设计和制造的热情始于农场和垃圾场。我很幸运，我家的一方拥有 AGCO 经销商，另一方拥有一个打捞场。
