SOLIDWORKS 2022 自定义属性的新架构：属性摘要选项卡

该主题包含在焊件和结构系统的“新增功能”中。这种自定义属性的新“架构”影响的不仅仅是焊件和结构系统，所以想强调这个主题。

自定义属性是模型的元数据，例如描述、材料、零件编号等。可以使用预定义的属性，也可以创建自己的属性。在 SOLIDWORKS 2022 中，自定义属性的“架构”已通过多种方式进行了改进。这种新架构提供了一些巨大的优势，但可能会导致使用组件的装配体和工程图出现一些问题。例如，可能会遇到派生零件、注释和 BOM 的错误。这就是为什么升级到新架构不是自动的。如果在 2022 年打开旧模型并将其保存，则自定义属性架构不会更改。2022 年创建的新零件和组件将使用新架构。如果想升级旧模型以使用新架构，可以手动升级或使用 API 批量升级。

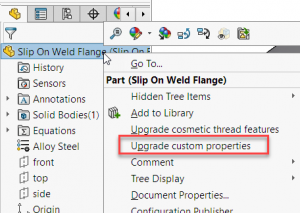

要手动升级，请在 FeatureManager 中单击鼠标右键选择“升级自定义属性”。这是一种单向升级，无法撤消。升级后，将不会再在模型上看到此选项，并且旧模型将具有与新 2022 模型相同的自定义属性架构。

升级组件不会升级其他参考文件，例如装配体或工程图。但是，如果升级装配，将可以选择“升级顶级装配”或“升级所有组件”。

那么现在有了新的自定义属性架构，会看到什么好处？有几个，我最喜欢的新自定义属性架构中的新工具是“属性摘要”选项卡。

属性摘要

在新 2022 型号或已升级的旧型号上，将看到一个新的“属性摘要”选项卡。

“属性摘要”选项卡显示了“配置属性”选项卡的反面。配置属性选项卡在左侧列出了配置，在右侧列出了这些配置的每个属性。“属性摘要”选项卡在左侧列出了属性，然后在右侧列出了每个配置的值。

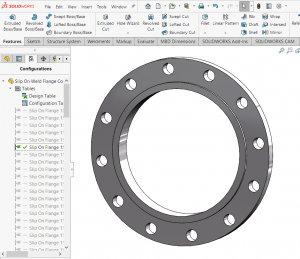

例如，这是一个具有数十种配置的示例部件。并且每个配置都有三个配置特定属性；标称管道尺寸、等级和 SWBOMpartno（SOLIDWORKS 材料清单零件编号）。

在每个值/文本表达式旁边，可以选择“此配置”、“所有配置”或“指定配置”。除非密切注意，否则很容易为某些配置设置属性值，而为其他配置设置任何值。此外，对于许多配置，必须选择每个配置以使用“配置特定属性”选项卡检查属性的值。新的属性摘要选项卡在单个视图中显示所有配置。

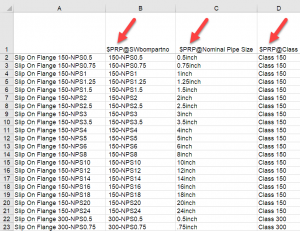

当然，也可以使用设计表通过 $PRP 为每个配置设置所有属性。

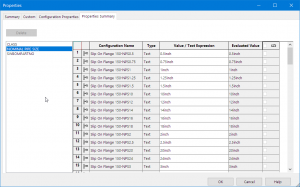

查看新的“属性摘要”选项卡，可以单击每个属性并查看它们在每个配置中的值，如果某个配置缺少某个属性值，则非常清楚。当有很多配置时，“属性摘要”选项卡非常方便。如果只有几个配置和许多属性，那么“配置特定属性”选项卡可能会为提供更多帮助。
