DraftSight 和 3DEXPERIENCE DraftSight 2024 的新增功能

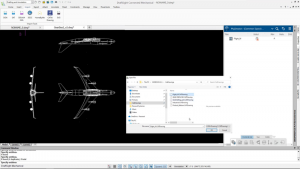

确保您和您的合作伙伴在协作时获得最佳体验是首要任务。在 DraftSight 2024 中,可以从本地磁盘或3D EXPERIENCE 平台导入 CATIA 模型绘图。当导入 CATIA 工程图时,可以期望它的行为与任何其他 DWG 文件一样,以便可以轻松地编辑工程图。
2、工具调色板定制– 加速绘图创建并确保一致性。

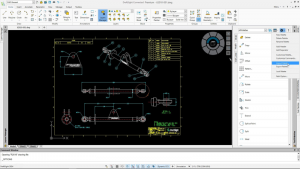

DraftSight 2024 中的工具选项板旨在提高工作效率。对于初学者来说,可以在一个地方找到所有常用的命令和功能。自定义扩展到预定义的设置,包括图层、颜色和线型,并确保所有新创建的实体都符合图纸中的预定义标准。
3、图层调色板– 通过更好地控制非活动图层组的显示方式来增强绘图的易读性。

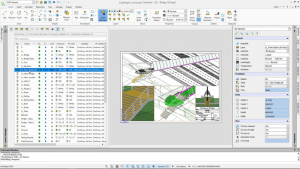

新的图层管理器面板可以在一处快速访问所有图层命令,包括图层、图层状态、图层预览或隔离图层。
还有一个新的合并图层命令,因此可以将多个图层合并为单个图层,以便更好地控制和管理。
最后,使用新的“可见性增强”命令,可以指定非活动图层组中的对象在绘图区域中的显示方式。
4、导出图纸命令- 从现有文件快速创建新图纸,而不会丢失细节。

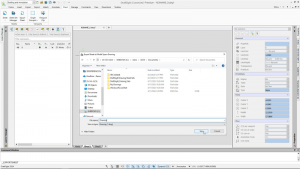

借助 DraftSight 2024 中的所有新命令,可以保持比以往更高的工作效率,包括在处理图纸时。使用新的“导出图纸”命令,可以将所有可见实体从活动图纸视口导出,并将实体从图纸导出到新图形。
此外,可以使用导出的实体(模型空间、标题栏和其他注释实体(例如尺寸和注释)的缩放视图)来增强绘图的特定部分、区域或视图的可读性。
5、增强的用户界面– 轻松浏览 3D 模型并减少眼睛疲劳。
为了减轻眼睛疲劳并增强功能可见性,提供了新的默认深色模式。

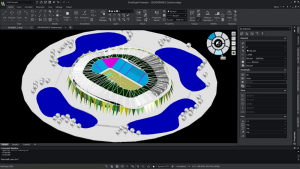

还有一个新的视图导航器,因此可以轻松地在模型的标准视图和等轴测视图或平行视图和透视视图之间切换。其界面充当 3D 方向指示器,查看当前的视图方向。
