Design Profit入门培训手册-创建重新设计方案(08)

在概念设计阶段的构思结果现在可以在基准设计模型的重新设计方案中进行应用和衡量。重新设计方案应该包括从您的组织各个领域的专业知识意见到分析数据，制定新的想法和解决问题。理想的构思团队应该包括以下方面：
市场                   营销制造
工程                   师顾客
财务                   供应商
小时制雇员      设备工程

重新设计（Redesigns）是隶属于某一装配（Assembly）下的。某一装配（assembly）可以拥有无数个重新设计方案
（redesigns）。从项目浏览器中，在您的装配（assembly）下右击重新设计（Redesigns）图标，然后选择添加重新设计（Add Redesign）。基准设计节点和每一个重新设计节点包含一个组节点和在模型中针对每一个子装配件等级的节点。当一个重新设计第一次被创建时，与创建的基准设计模型是一模一样的。对重新设计模型所做的任何更改将会针对基准设计模型进行对比衡量。

在重新设计属性窗口中，In the Redesign Properties form, Name（命名） 重新设计，分配成本中心和设定新的目标价值。您也可添加附加的多媒体，附件和注释说明。

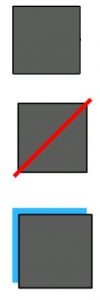

重新设计符号
重新设计模型的创建和修改同基准设计模型一样，都是使用图形和表格。通过着色处理用来区分重新设计和基准设计的符号。在重新设计模型中的符号可以基于如下的重新设计状态进行跟踪和显示：

未改变的
在一个重新设计模型中的所有符号都默认为这种状态。重新设计符号和它的基准设计符号是一样的。

删除的
当存在于基准设计中的符号从重新设计模型中移除时，被认为该符号被删除。您可以选择是否在重新
设计模型图中显示所删除的符号。

修改过的实体
该符号代表对现有零件做了小的改动(例如，某一属性已经更改，但是零件号保持不变)。

移动到不同的序列
该零件被移到不同的装配等级。这代表了对已经在其他装配中存在的某一零件做了较大幅度的改变。
注：在某一序列中移动零件会导致序列号以斜体字显示。

更改为新的零件
零件被更改为一个新的零件或由于设计变更需要一个新的零件号。

添加的新零件
当不存在与基准设计符号相等的序列时，重新设计符号被认为是新添加的。

特殊工程设计零件
用于一个新零件的初审。美元符号代表工程投资的需要。要改变零件符号，右击并选择Engineered
Part（特殊工程设计零件）。

基准设计关联重新设计
当基准设计符号属性或排序作更改时，这些更改将同等地应用到重新设计模型中。在重新设计模型中的某个改动将不会关联到所有的重新设计符号属性以及来自基准设计的排序，如更改零件库项目定义或移动某个符号到不同的装配水平。

显示/隐藏已删除的符号
在图形工具栏中，通过点击Show Deleted Symbols（显示已删除的符号） 按钮或选择Main Menu（主菜单） > View（视图）> Show Deleted Symbols(显示已删除的符号) ，已删除的重新设计符号可以显示或隐藏。

恢复到基准设计
与基准设计相同的重新设计符号可以通过右击菜单，选择Revert To Baseline（恢复到基准设计） 进行复位。当某一符
号被恢复还原后，所作的更改都被消除，其状态也被设为未更改的状态。

重新排序重新设计的符号
重新设计模型中的符号可以被重新排序。如果一个未变更的重新设计符号只是被移动，但其他方面没作修改，它会保持与基准设计相关联，使得在基准设计中的更改在重新设计中也同样被执行。当重新设计符号被重新定位，如果和它们相对应的基准设计符号被移动，它们不会再移动。然而，在基准设计中的其他改变仍然是关联的。另外请注意，Revert to Baseline（恢复到基准设计） 对符号顺序没有任何影响。

————————————————————–《完》——————————————————————
