Design Profit入门培训手册-显示方式(11)

符号图
符号图提供了全面而有层次的模型图。它比其它的视图更灵活，并为用户提供了最多最全的信息。
显示模式
符号图有三种显示模式：

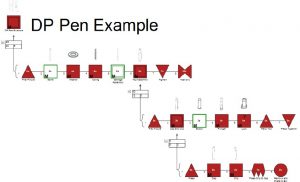

只显示符号
只显示符号是默认视图。符号通过它们的名字和诸如生产能力分数，零部件数量等装饰符号来显示。

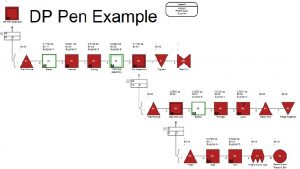

符号属性
您可以选择属性来显示以上的每一个符号。用以说明哪些属性被显示出来的图列描述框会显现。想要定义以上符号需显示的属性，进入Main Menu（主菜单） > Project（项目） >Project Properties（项目属性） 然后选择and select the
Preferences（参数选择） 选项卡。

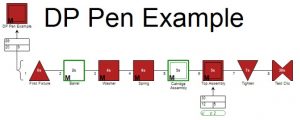

缩略图
要想在定义了媒体文件的符号上方显示图片，选择Thumbnails（缩略图）

仅显示母元素
仅显示母元素 (在图形空白处右键单击或使用View（视图）菜单) 仅显示和打印子装配和预处理零件符号。
显示注解信息选择 Main Menu（主菜单） > View（视图） > Show Notes（显示注解） 在您的图形上显示或隐藏注解信息。

符号表格
符号表格提供了模型的详细视图，一次一个符号。要更改表格视图中的值，单击该单元并输入新值。灰色背景区域的值只能读，不能写，如重量，只能通过在项目库符号属性表中去更改。标有X 的值表示不适用于该符号。

自定义表格列

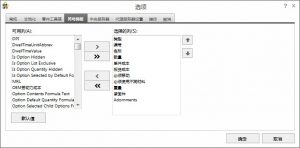

建立默认的表格列您可以通过点击Main Menu（主菜单） > Tools（工具） >Options（选项） 来设定表格列以默认方式在您所有项目中显示。也可在符号表格选项卡中添加，移除列和改变列的顺序。

显示和隐藏表格列
表格列可以进行自定义，以显示任意的符号属性组合。要在您的表格中添加列，用鼠标右键单击任意一个列标题，再单击Show Column（显示列）, 然后选择需要的列名。通过鼠标右击列标题然后选择Hide Column（隐藏列），该列可以从表格中移除。

重新排列表格列
列可以通过拖动它们的列标题到新的位置进行重新排序。表格列也可使用符号选项表(Main Menu（主菜单） > Tools(工具) >Options（选项）)中的符号制表符进行分类。

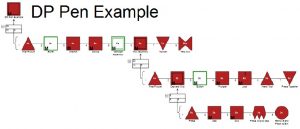

收起的符号图
收起的符号图提供了依据序列进行分组的模型的全面整体视图。这对以书本格式打印或以.pdf 格式文件导出的图表来说是十分理想的功能。

显示所有序列

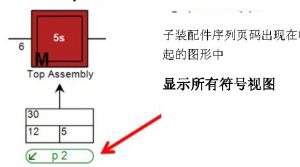

当一个收起的符号图最初打开时，仅显示主要的序列。要想显示图形中的所有序列，在图形空白处右击，然后选择Show All Sequences（显示所有序列）。每个分析组件将从它自己的页面开始出现。页码的序列号在绿色椭圆形中开始显示。您可以通过在您的项目中向下滚动页面，或者您可以用鼠标在其母序列上右击然后选择Go to Sequence
(进入序列) 。 要返回到母序列，右击子装配件符号然后选择Go to Original Symbol（回到原始符号）。

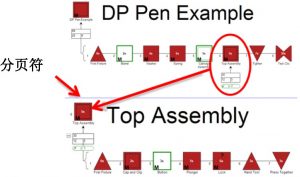

对齐页面
在所有序列出现在收起的图形中后，在图形空白处右击然后选择Align to Pages(对齐页面) 用以在新的一页中开始每个序列。符号序列被调整为在不割断符号的前提下，优先打印页边距。这种模式最适合打印收起的图形。取消选定 Align to Pages（对齐页面） 选项以进行模型的操作。

==============================================================================
